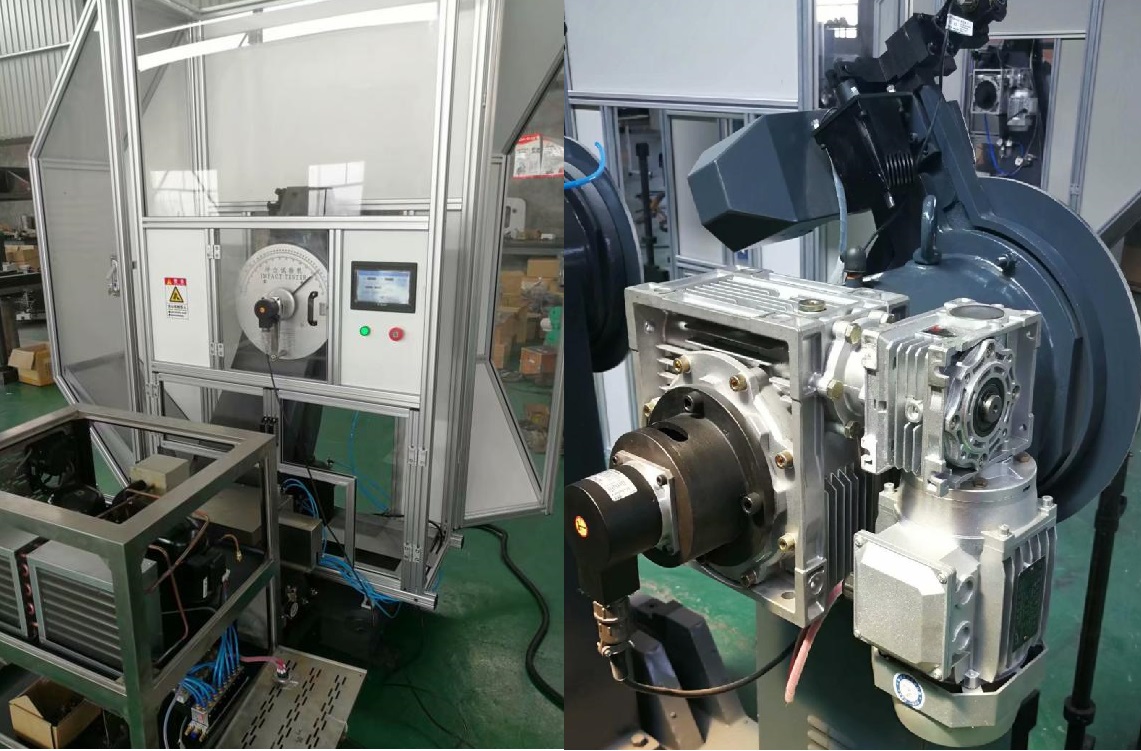

CTS-II300/450/750微机控制仪器化冲击试验机
一、产品概述 ：
仪器化摆锤冲击试验机通常又叫摆锤示波冲击试验机或数字化摆锤试验机，是目前摆锤式试验机中功能全、性能完善、稳定可靠高端冲击试验机产品。经过多年积累经验、改进，成功完善了微机控制仪器化试验机。该机冲击能量测控系统采用先进技术设计，功能完善、操作方便、测试精度高，广泛应用于高等院校、航空航天，科研院所、军工、计量检验、车辆船舶、机械冶金、核电风电、压力容器等各领域，用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。
二、满足标准：
◆ GB/T 2611-2007 《试验机 通用技术要求》
◆ JB/T 7406.1-1994 《试验机术语 材料试验机》
◆ GB/T 3808-2010《摆锤式冲击试验机的检验》
◆ GB/T 229-2007《金属材料 夏比摆锤冲击试验方法》
◆ JJG 145-2007《摆锤式冲击试验机》
◆ ISO 148:1998《Metallic materials-Charpy pendulum impact test》
◆ ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
◆ GB/T 18658-2002《摆锤式冲击试验机检验用夏比V型缺口标准试样》
◆ JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》
◆ ISO14556：2000《Steeel-charpy V-notch pendnlum impact test-Instvumented test method》
◆ GB/T19748-2005《金属夏比V型缺口摆锤冲击试验仪器化试验方法》
JJF1320-2011《仪器化夏比摆锤冲击试验机校准规范》
三、技术参数：
（一）主机参数
项目
CTS-II 300/450/750
最大冲击能量（J）
300/450/750
有效使用范围
20%-80%FS
摆锤预扬角
150°
摆轴轴线至打击中心的距离（mm）
750
（二）附具参数
项目
CTS-II 300
CTS-II 450
CTS-II 750
摆锤锤重（N）
214.3594
321.5392
535.8987
摆锤力矩（N.m）
160.7696
241.1544
401.9238
冲击速度（m/s）
5.24
砧座跨距（mm）
40
砧座圆角半径（mm）
R1-1.5
砧座斜度角
11°±1°
冲击刃角
30°±1°
冲击刃曲率半径
（mm）
2mm冲击刃
2-2.5
8mm冲击刃
8±0.05
8mm冲击刃宽度
8±0.05
冲击刀厚度（mm）
16
满足试样规格（mm）
10×10×55
（三）测量参数1
项目
CTS-II 300/450/750
冲击速度（m/s）
5.24
砧座跨距（mm）
40
砧座圆角半径（mm）
R1-1.5
砧座斜度角
11°±1°
冲击刃角
30°±1°
冲击刃曲率半径（mm）
2
8
冲击刀厚度
冲击刃宽度
（mm）
2mm冲击刃肩角半径
2-2.5
8mm冲击刃宽度
8±0.05
16mm（标准厚度）
0.1-1
满足试样规格（mm）
10×10×55
（四）测量参数2
项目
CTS-II 300/450/750
冲击力传感器
量程50kN，精度优于±1.0%（配放大器精度）
AD转换器
16位，频响1.25MHz
信号放大器
频响1.5MHz
旋转编码器
3600线
数据采集卡
国外进口的高性能数据采集卡，采样率≥1.25M
能量显示方式
刻度盘，液晶屏，微机
角度测量方式
光电编码器
角度准确度
0.06°
数显角度分辨力
0.025°
数显能量分辨力
0.12J
能量显示方式
刻度盘，液晶屏，微机
（五）整机参数
项目
CTS-II 300/450/750
外形尺寸
主机（mm）
含装防护网 2220×900×2220
电气柜（mm）
960×620×830
重量
主机（kg）
约1500
电气柜（kg）
约100
电机功率（kW）
1.5
供电电源
三相五线制，380V±10％，50Hz
使用环境
无震动、无粉尘；室温（15-25℃）；湿度<70%
