   一、产品描述：

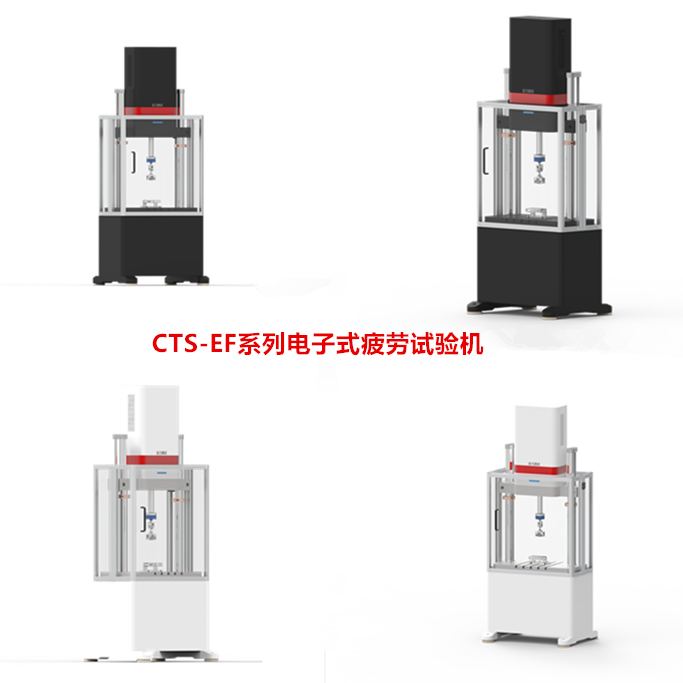

          CTS-EF系列微机控制电子式疲劳试验系统主要用于非金属材料、弹性体、橡胶制品、减震器、隔离器的动刚度或静刚度试验以及材料和结构件的疲劳性能试验，也可用于材料的静态拉伸、压缩试验。该设备采用电动驱动的方式，实现伺服直线运动，利用电动缸实现加载及动态往复动作，易于安装、操作简单、静音效果好。可配备高温炉、低温箱、腐蚀箱等环境装置，实现试样在不同环境下的力学测试。




   二、性能特点：

  1、该系统主要由伺服电机与电动缸结合起来的伺服电动缸提供动力，垂直往复运动的方式，实现对试样疲劳测试的要求。

  2、选用进口伺服电机可实现行业最快的响应频率2.0kHz，反应速度快；横梁动作平滑、停止时无振动。

  3、负荷传感器有150%过载能力，置于作动活塞前端，带自锁紧螺母。

  4、系统采用消隙装置，力值自动定心，减小侧向力，降低高频拉压试验时的冲击，改善试验波形。

  5、伺服电动作动器标准电动缸重复定位精度达到±0.01mm以上，噪音低、节能、干净、高刚性。

  6、单通道全数字伺服控制器做为系统控制器，带力和位移的信号调理单元（可扩展）。

  7、伺服控制具有载荷、位移、变形三个闭环控制回路，各控制模式之间具有平滑切换功能。

  8、信号发生器波形种类：正弦波、方波、角波、斜波以及外部输入波等。

  9、控制系统配套有多种应用软件、套件可供选择。




  三、满足标准：

  1)GB/T 2611-2007 《试验机通用技术要求》

  2)GB/T16825.1-2008 《静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》

  3)JB9397—2002《拉压疲劳试验机技术条件》

  4)GB/T 3075 金属轴向疲劳试验方法

  5)GB/T 6398 金属材料 裂纹扩展试验方法

  6)GB/T 4337 金属旋转弯曲疲劳试验方法



  四、技术参数：

  技术名称	技术参数
  产品型号	CTS-EF10	CTS-EF20	CTS-EF50	CTS-EF100
  最大试验力（kN）	±10	±20	±50	±100
  试验力测量范围	最大试验力的1%-100% Fs
  最大位移（mm）	±100，示值精度±0.5%Fs
  位移重复定位精度（mm）	0.005
  额定速度（mm/s）	600-1000
  试验波形	正弦波、三角波、方波等
  试验频率（Hz）	0.01-50
