• 一、设备概述：

          CTS-BS系列微机控制电液伺服板材弯曲试验机主要适用于各轧钢厂、中厚板厂、钢铁研究院所、造船业及锅炉业等对于板材弯曲性能的检测试验，因其工作效率高，深受广大用户欢迎，特别是各轧钢厂检验部门的青睐。检测标准执行GB/T232-2010《金属材料  弯曲试验方法》中的相关条款，检测板材在规定弯曲角度下板材毛坯面裂纹情况。

  二、主要功能：

         用于各种金属材料试样弯曲性能试验，主要是对车用钢板、船用钢板等中厚板以及其他材料的弯曲试验。



  三、主要特点：
         1、主机采用三缸八柱，结构紧凑；

         2、轴向弯曲油缸安装在垂直四立柱框架上端横梁内；

         3、安装在水平框架两侧的两个支撑油缸与弯曲支座相连接，具有自动调整支点距离及支撑试样弯曲力的功能；

         4、由微机电液伺服闭环控制垂向压头位移速度，屏幕显示弯曲角度；

         5、框架下横梁设计有清扫孔，试件弯曲后抖落的氧化皮掉入推拉式的垃圾收集箱中；

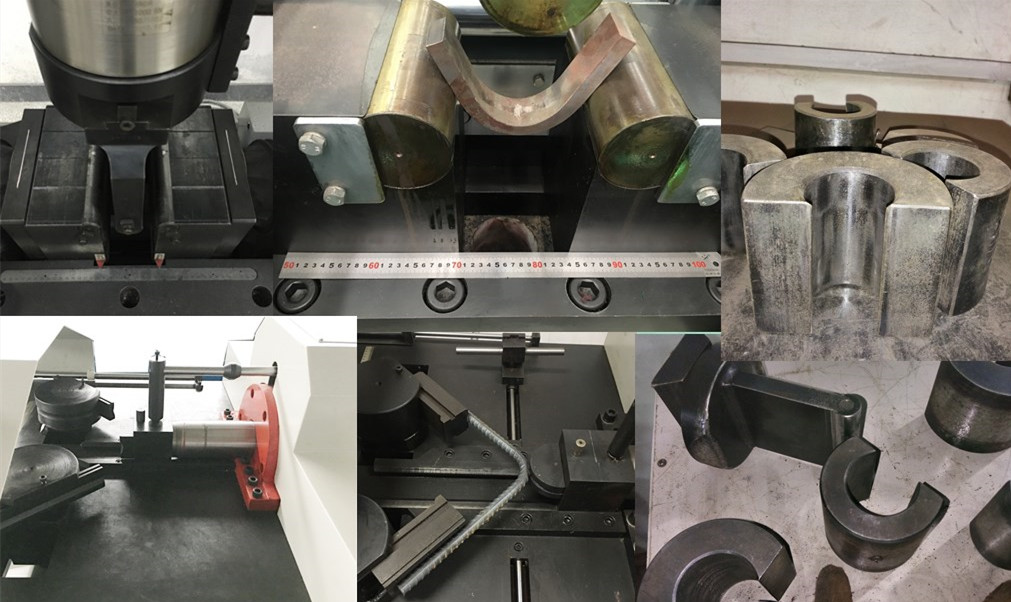

         6、弯曲压头可互换，通过微机电液伺服控制方式施加弯曲力；

        7、当活塞升起达到上极限位置时，行程保护，油泵电机停机。






  四、技术参数：

  序号	技术名称	技术参数
  1	产品型号	CTS-BS300	CTS-BS600	CTS-BS1000	CTS-BS2000
  2	垂直最大试验力	300	600	1000	2000
  3	水平最大试验力	150	300	500	1000
  4	两支棍跨距范围（mm）	10-200	10-250	30-350	30-500
  5	支滚直径（mm）	Φ38	Φ38	Φ50	Φ60
  6	支滚长度（mm）	160	160	170	200
  7	压辊长度（mm）	140	140	210	260
  8	垂向活塞行程（mm）	160	200	300	300
  9	横向活塞行程（mm）	100	120	160	160
  10	位移测量分辨率（mm）	0.001
  11	垂向活塞移动最大速度（mm/min）	220	220	200	200
  12	横向活塞移动最大速度（mm/min）	180	180	160	160
  13	水平油缸同步精度	≤±2%
  14	弯曲角度控制	0-180°任意设置
  15	弯头	根据用户要求配置
  16	主电机功率	4KW	4KW	5KW	7.5KW
  17	主机尺寸（mm）	1500×950×1300mm		2000 ×920 ×2500	2300 ×1020 ×2700
  18	油源尺寸（mm）	800 ×800 ×1200		800 ×800 ×1200	800 ×800 ×1200
  19	质量（Kg）	约1000Kg		约1800Kg	约2800Kg
