• 一、产品概述：

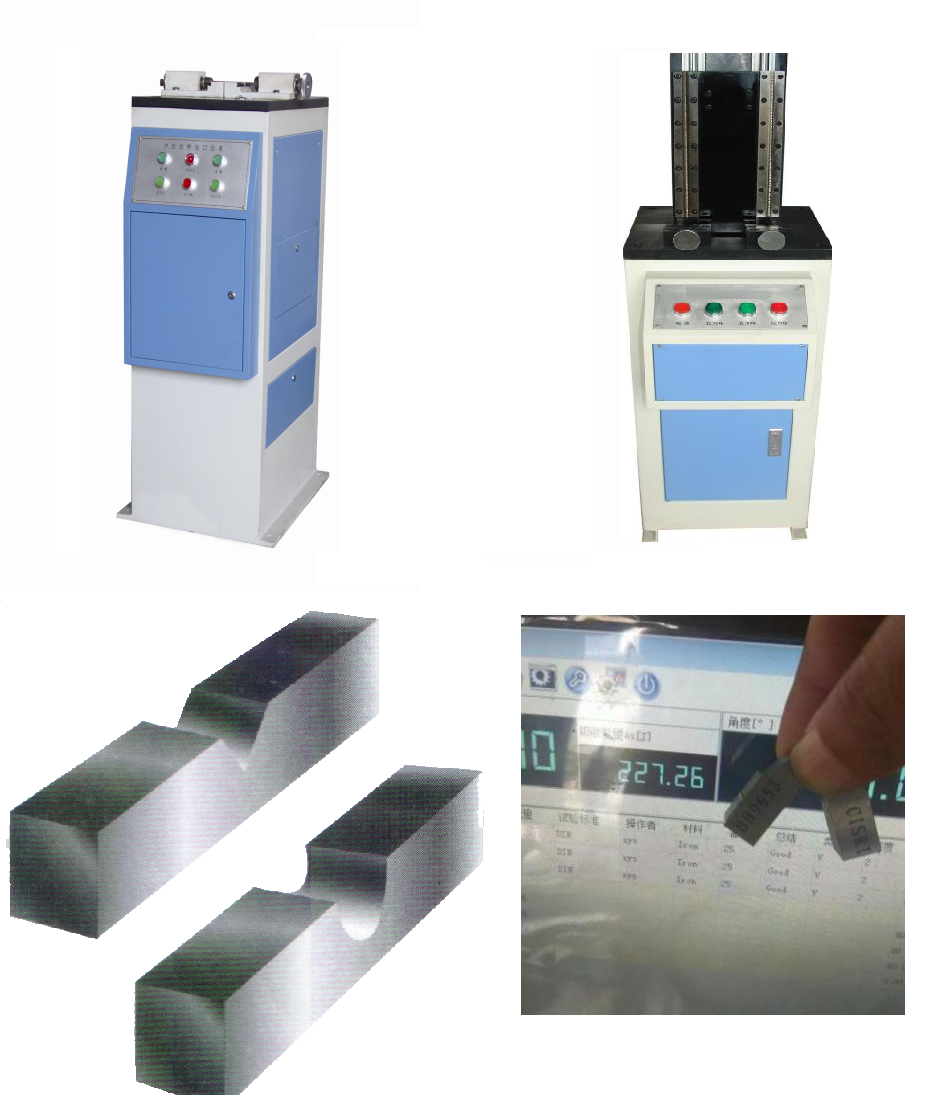

   LY71-UV液压冲击试样缺口拉床为了在试验材料的抵抗冲击强度中，取得精确可信的试验数据，一方面需要具备一定精度的冲击试验机，另一方面就是我们不得不采用车铣刨钳磨等各种设备，花费大量的时间以制备合格的试样，在对金属材料进行冲击试验过程中，不仅需要高精度的冲击试验机，同时还需要制备的试样。我公司研制开发了L71-UV型冲击试样缺口电动拉床、LY71-UV型冲击试样缺口电动液压拉床，在试样原坯上可一次拉削出完全符合GB/T229-2007《金属夏比缺口冲击试验方法》的试样缺口。

  该机具有精度高，寿命长，噪音低，造型美观等优点，是各行业广大用户的首选机型。



  二、主要特点：

          该机是金属摆锤冲击试验机的附属专用设备，根据相应标准制取不同缺口形状的金属冲击试样。本机采用液压传动、电动控制（电磁阀换向控制拉刀升降），可控调速（调速阀可调节不同切削速度），同时采用润滑油冷却润滑切削刀刃，保证制备的试样缺口尺寸、表面质量都高标准满足使用要求。拉刀采用优质刀具合金材料，使用寿命高。设备稳定可靠，操作方便，制样效率高，是金属冲击试验机最佳配套设备。




  三、满足标准：


         GB/T 229-2007《金属材料 夏比摆锤冲击试验方法》

         ISO 148:1998《Metallic materials – Charpy pendulum impact test》

         ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》




  四、应用行业：
         产品质检、技术监督、钢铁冶金、科研院所、高等院校、航空航天、机械制造、汽车生产、仪器仪表、医疗器械、石油化工等。




  五、主要配置：

         1. 主机一台

         2. 拉刀二把（标准配置国标V型、U型各一把）




  六、技术参数：


         1. 试样尺寸：10×10（7.5、5、2.5）×55㎜

         2. 试样硬度要求：≤HRC40

         3. 缺口类型：

          GB/T,V型缺口：深2㎜角度45o±2o 缺口半径0.25㎜±0.025㎜缺口厚度8±0.05试样厚度10±0.05，试样宽度10±0.10，试样长度55±0.60；

          ASTM, V型缺口：深2㎜±0.025，角度45o±1o   缺口半径0.25㎜±0.025㎜试样厚度10±0.075，试样宽度10±0.075，试样长度55-2.5；

          拉刀行程：330±10㎜。

        4. 拉削速度：2～3m/min(无级调速)

        5. 润滑系统：润滑油循环、油量可调

        6. 液压油牌号：L-HM46液压油或性能相当的液压油，约20L（用户自备）

        7. 主机电源：三相五线制380V±10% ，50Hz 1.5kW

        8. 主机外形尺寸（长×宽×高）：约430㎜×750㎜×1250㎜

        9. 主机重量：约150Kg
